LKIMC系列智能孔板流量计在化工行业的应用简析

作者:西安国仪2024-07-02浏览量:

行业背景

化工生产过程复杂多变,涉及到大量的气体、液体和蒸汽的输送与计量。这些流体的物理性质各异,如高温、高压、腐蚀性强等,对测量设备的性能提出了极高要求。传统的流量计可能在面对极端工况时出现测量精度下降、维护成本增加等问题。因此,化工行业迫切需要一种能够适应恶劣工况、提供稳定且高精度测量的流量计。

测量原理

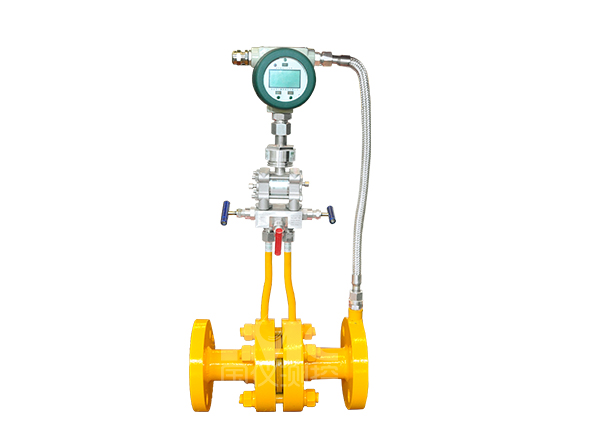

孔板流量计通过安装在管道中的一个带有开孔的薄板(孔板)来测量流体的流量。当流体通过孔板时,会产生压差,通过测量这个压差可以计算出流体的流量。该过程基于伯努利原理和流量连续性方程。LKIMC系列智能平衡孔板流量计在传统标准孔板流量计的基础上,改进了节流件型式,使得流体被平衡整流,涡流被最小化,形成近似理想流体。因此其线性度、稳定性更高,同时管道压损更小。搭配的高精度多参量变送器,可同时采集差压、压力、温度等各项介质参数,流量计算更加准确。广泛应用于化工行业。以下是LKIMC系列孔板流量计在化工行业中的应用简析:


应用优势

1.高精度测量:LKIMC系列智能孔板流量计相比传统孔板流量计,通过特殊的多孔设计,显著提高了测量精度,误差率远低于传统设备,尤其在雷诺数较高的情况下,其测量精度可以达到非常高的水平,满足化工生产中对物料配比精确控制的需求。适用于多种流体(液体、气体、蒸汽)的流量测量。
2.低能耗与小直管段要求:化工生产中,能量消耗是一项重要成本。LKIMC系列智能孔板流量计通过优化设计,大大降低了永久压力损失,仅为传统孔板的约1/3,且所需最小直管段可短至0.5D,这不仅减少了流体传输过程中的能量消耗,也节省了安装空间和成本。

3.广泛适用性:平衡孔板流量计可应用于多种化工物料的流量测量,包括蒸汽、化学溶液、冷热介质等,能够适应高温、高压以及腐蚀性介质,适用于不同种类的化工产品和生产过程。适用于石油炼制、有机合成、精细化工、水处理等多种化工子行业。

4.安装维护简单:LKIMC系列智能孔板流量计结构简单、坚固耐用,安装和维护相对方便,特别适合化工行业的复杂环境。

5.多信号输出:多种信号输出和通讯方式,可以实现远程监控、故障预警和数据记录,与化工厂的自动化控制系统无缝对接,提高整体运营效率。


应用场景
1.反应过程控制
在化工反应过程中,需要准确控制原料的流量,以保证反应的进行和产物的质量。孔板流量计通过精确测量原料流量,帮助实现稳定的反应控制。
2.工艺监控
化工生产中的工艺监控需要对流体流量进行实时监测和调整。孔板流量计可以提供连续、实时的流量数据,帮助操作人员及时调整工艺参数。
3.能量计量
在化工行业中,蒸汽和其他气体常用于加热和驱动机械设备。孔板流量计可以精确测量蒸汽和气体的流量,确保能量的有效利用和计量。
4.物料平衡
化工生产中物料平衡的准确计算对生产管理至关重要。孔板流量计可以提供精确的物料流量数据,帮助企业进行物料平衡分析和优化。
总结

孔板流量计在化工行业的应用广泛且重要。其高精度、可靠性和适用性,使其成为化工生产中流量测量和控制的重要工具。通过合理选型、正确安装和定期维护,可以有效提高孔板流量计的测量精度和使用寿命,促进化工生产的安全和效率。
