仪表案例│LJIMC智能旋进漩涡流量计在氮气中的应用

作者:西安国仪2024-06-19

/项目背景/

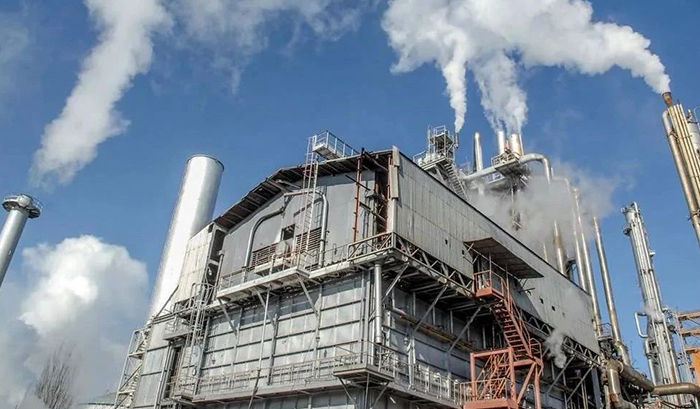

山东某化工企业是一家以生产和销售化工产品的高新技术产业,目前因市场氮气需求量增大及原来氮气管道工艺陈旧,现企业要求对厂区氮气罐及氮气管道计量升级改造。



/解决方案/

我司在了解该企业需要测量的介质是氮气。以保证精度和安全生产为基础,落实了三个选型参数,即最大、最小及常用瞬时流量、被测介质的设计压力,工作压力等。经过我司技术部门与该企业的进一步沟通及重要数据的采集,选用了型号:LJIMC-32的 15台智能旋进漩涡流量计用于此次项目的升级改造。

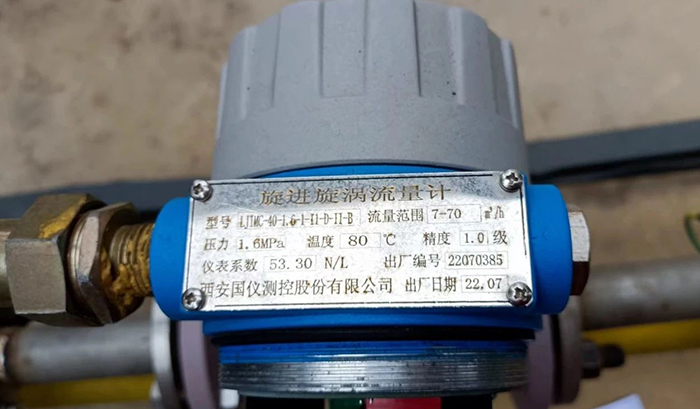

本次选用的15台智能旋进漩涡流量计的主要性能参数如下:
公称通径(mm):DN32
流量范围(m3/h):4.5~60
仪表材质:不锈钢1Cr18Ni9Ti
公称压力(MPa):1.6
精度等级:1.0级
介质温度(℃):-20~+80
防爆等级:EXdII BT6
防护等级:IP65


同时该款产品具有以下特点

1、质量稳定:无机械可动部件,不易腐蚀,稳定可靠,寿命长,无须特殊维护;

2、技术集成度高:集流量探头、微处理器、压力、温度传感器于一体,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

3、抗干扰强:采用双检测技术和智能抗震技术,可有效地提高检测信号强度,抑制管线由振动引起的干扰;

4、宽屏显示、方便读取:采用先进的LCD宽屏,可直接显示体积流量、总量,以及介质压力、温度等参数,并可进行不同工况参数切换;

5、数据保存长久:采用EEPROM技术,使仪表系数在断电情况下也可长期保存,最长可达一年;

6、多种通讯模式:可输出频率脉冲、(4~20)mA模拟信号、HART 协议,并具有RS485接口,可直接与微机联网,传输距离可达1.2km;

7、先进的物联网技术:配合RTU,可通过GPRS或LoRa进行远程数据无线传输;

8、超低功耗:采用先进的芯片技术,保证整机功耗低,可用内电池供电,也可外接电源。






/应用效果/

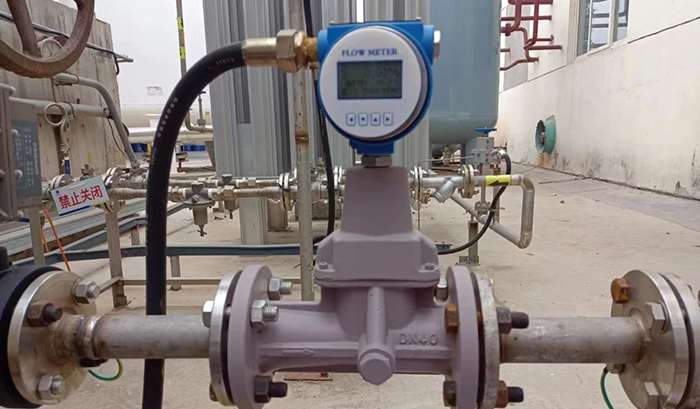

智能旋进漩涡流量计在该项目生产使用过程中准确稳定、运行可靠,完全达到设计要求。由于该仪表无可动部件,系统构成简洁方便。实现了免维护,高精度,具有较高的性价比。
